يفقد قالب صندوق التبريد الختم قبل فشل العزل

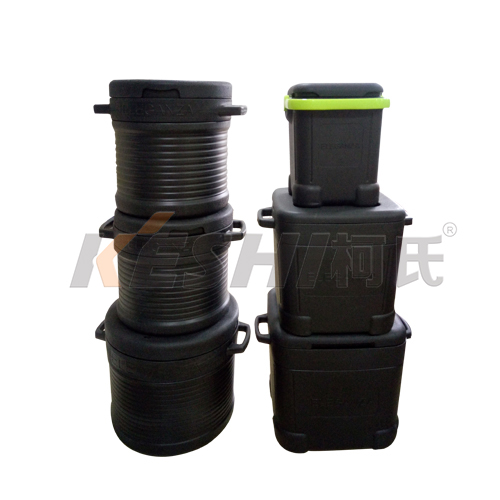

A قالب صندوق التبريد تشكل الألواح البلاستيكية التي تصبح مبردات محمولة، من النوع المستخدم للتخييم، ورحلات التسوق، ومتاجر البقالة. يصل القالب لينتج أجزاء خالية من العيوب ذات زوايا ضيقة وأسطح ناعمة. وبعد ستة أشهر من الإنتاج، ينتج القالب نفسه أغطية تنحني في المنتصف وقواعد لم تعد تتزاوج بشكل نظيف. المادة العازلة لا تزال تعمل. البلاستيك لا يزال يحمل اللون. لكن الأجزاء الملتوية تخلق فجوات بين الغطاء والقاعدة، ويهرب الهواء البارد. إن قالب صندوق التبريد الذي لا يمكنه الحفاظ على دقة أبعاده ينتج صناديق تفشل في مهمتها الأساسية - وهي الحفاظ على برودة المحتويات - بينما تظل المادة نفسها قادرة تمامًا على الأداء الحراري. يفشل سطح الختم قبل أن يحصل العزل على فرصة لإثبات نفسه.

يؤدي عدم توازن معدل التبريد إلى انكماش غير متساوٍ

يقوم القالب بتسخين البلاستيك إلى درجة الحرارة ثم يبرده. التبريد يحدد الشكل النهائي. تمر خطوط المياه عبر القالب لاستخراج الحرارة. إذا كانت خطوط المياه متباعدة بشكل غير متساو، فإن بعض المناطق تبرد بشكل أسرع من غيرها. تتقلص مناطق التبريد الأسرع في وقت مبكر. تبقى المناطق ذات التبريد الأبطأ ناعمة لفترة أطول وتتقلص لاحقًا. الانكماش التفاضلي يسحب الجزء من التسطيح. قد ينتج قالب صندوق التبريد الذي ينتج غطاءًا مسطحًا في الصباح غطاءًا منحنيًا في فترة ما بعد الظهر بسبب ارتفاع درجة حرارة مياه التبريد مع تقدم يوم الإنتاج. تصميم القالب يحدد الإمكانات. تحدد درجة حرارة ماء التبريد ومعدل التدفق ما إذا كانت هذه الإمكانية ستصبح حقيقة أم لا.

تحدد ثلاثة جوانب لنظام التبريد ما إذا كان القالب ينتج أجزاء مسطحة تتحول بعد التحول:

• قطر خط المياه والتباعد بالنسبة لسطح التجويف، لأن الخطوط المتباعدة جدًا تخلق مناطق ساخنة بينها
• اتساق درجة حرارة الماء، لأن المبرد الذي ينجرف بمقدار 3 درجات مئوية فقط يغير معدل الانكماش عبر الجزء بأكمله
• معدل التدفق عبر كل خط، لأن التدفق غير المتساوي يؤدي إلى استخلاص حرارة غير متساوٍ وتشوه موضعي

تقوم شركة تصنيع قوالب صناديق التبريد بتصميم دوائر تبريد متوازنة، ومراقبة درجة حرارة الماء بشكل مستمر، وموازنة التدفق بين الدوائر، وقوالب السفن التي تنتج أغطية مسطحة وأسطح مانعة للتسرب في كل دورة. تلك التي تتعامل مع التبريد كفكرة لاحقة تشحن القوالب التي تنتج أجزاء تتطلب عمليات تسطيح ثانوية، وتضيف هذه العمليات تكلفة دون إصلاح الالتواء الأساسي.

يفتح غطاء الاعوجاج فجوة الهواء التي تقتل الأداء

الغطاء يغلق على القاعدة. الختم يعتمد على التسطيح. الغطاء الذي ينحني لأعلى بمقدار 2 ملم في المنتصف يخلق فجوة. تسمح الفجوة بدخول الهواء الدافئ والهواء البارد بالهروب. لا يزال المبرد يبدو عمليًا. الغطاء لا يزال يغلق. لكن هذه الفجوة تزيد من معدل نقل الحرارة عدة مرات. إن قالب صندوق التبريد الذي ينتج أغطية مقوسة ينتج مبردات تفشل في اختبار احتباس الجليد، على الرغم من أن الرغوة العازلة لها نفس قيمة R مثل تلك المسطحة. سطح الختم مهم أكثر من سمك العزل. يعمل المبرد المعزول تمامًا ذو الختم السيئ بشكل أسوأ من المبرد المتوسط ​​ذو الختم المحكم.

ثلاثة مؤشرات تخبر فريق الإنتاج أن اعوجاج الغطاء هو المشكلة الحقيقية وليس جودة الرغوة:

• يذوب الجليد من الأعلى إلى الأسفل بدلاً من أن يذوب من الحواف إلى الداخل، مما يشير إلى دخول الهواء الدافئ عبر فجوة الغطاء
• يتشكل التكثيف على السطح الخارجي بالقرب من مفصل الغطاء قبل أن يظهر في أي مكان آخر
• يتم تثبيت الغطاء عند المزلاج ولكنه يُظهر الضوء من خلال الفجوة الموجودة في المنتصف عند النظر إليه من الداخل

مستخدم قالب صندوق التبريد الذي يتحقق من استواء الغطاء قبل قطع عينات الرغوة يكتشف المشكلة في مرحلة التشكيل. الشخص الذي يلوم تركيبة الرغوة يستثمر في عزل جديد لا يمكنه التغلب على تسرب الهواء.

تعمل قوة القذف الأساسية على تشويه القاعدة قبل أن تترك القالب

يبرد الجزء الأساسي حول قلب القالب. يجب أن يتراجع القلب بشكل نظيف لتحرير الجزء. إذا كان القلب يسحب بشكل غير متساو، فإن القاعدة تلتوي عند انفصالها. يتم تثبيت اللف على البلاستيك أثناء تبريد الدرجات القليلة الأخيرة خارج القالب. يؤدي قالب صندوق التبريد مع دبابيس القاذف البالية أو زاوية السحب غير الكافية إلى إنشاء أجزاء أساسية تتمايل عند وضعها على سطح مستو. يترجم التذبذب إلى ختم ضعيف بالغطاء. القاعدة التي تبدو جيدة في يد المشغل تهتز قليلاً على طاولة الفحص. هذا التأرجح يعني أن المبرد لن يبقى مسطحًا في صندوق السيارة، ولكن الأهم من ذلك، أنه يعني أن حافة الغلق لا تتماشى مع الغطاء.

• تحدد زاوية المسودة على السطح الأساسي مدى سهولة تحرير الجزء دون تشويه
• يحدد موضع دبوس القاذف ما إذا كان الجزء يندفع بشكل متساوٍ أو عزم الدوران أثناء الطرد
• يحدد تشطيب السطح الأساسي ما إذا كان البلاستيك يلتصق ويسحب أثناء التراجع

شركة مصنعة لقالب صندوق التبريد تصمم تيارًا مناسبًا، وتضع دبابيس القاذف بشكل متناظر، وتصقل الأسطح الأساسية لتقليل الالتصاق، وقواعد السفن التي يتم تحريرها بشكل مستقيم وتبقى مستقيمة. واحدة ذات مسودة أقل لتحسين قواعد السفن ذات الحجم الداخلي والتي تلتف عند القذف وتتأرجح إلى الأبد.

يؤثر موقع البوابة على توازن التدفق والالتواء النهائي

يدخل البلاستيك القالب من خلال البوابة. يحدد مسار التدفق من البوابة إلى الزوايا البعيدة كيفية ملء البلاستيك. إذا كانت البوابة بعيدة عن المركز، فإن التدفق يصل إلى جانب واحد في وقت سابق. يبدأ الجانب المملوء مبكرًا بالتبريد بينما لا يزال البلاستيك يتدفق على الجانب البعيد. يخلق التبريد التفاضلي إجهادًا متبقيًا يشوه الجزء. ينتج قالب صندوق التبريد المزود ببوابة مركزية تدفقًا متوازنًا وانكماشًا متوازنًا. ينتج القالب ذو البوابة غير المركزية - الذي يتم اختياره غالبًا لتبسيط تصميم العداء - أجزاء تلتف باتجاه جانب البوابة.

التخزين والتعامل مع التشويه قبل الدورة التالية

يخزن القالب نفسه بين فترات الإنتاج. قالب صندوق التبريد الموضوع على رف غير مستوي مع أدوات ثقيلة مكدسة في الأعلى يتعرض للانحراف. يغير الانحراف خلوص التجويف. تبدأ عملية الإنتاج التالية بقالب لم يعد مسطحًا. الأجزاء تخرج مشوهة من الطلقة الأولى. الشركات المصنعة التي تقوم بتخزين القوالب على الأسطح المسطحة مع دعم متساوي تحافظ على هندسة تجويفاتها سليمة. أولئك الذين يكدسون القوالب أو يتكئون بها على الجدران يعيدون تدريب فولاذ الأداة دون قصد. يرتد الفولاذ قليلاً إلى الخلف في كل مرة، ولكن مع دورات التخزين المتكررة، تتغير الذاكرة. ربما تم تخزين قالب صندوق التبريد الذي ينتج أجزاء ملتوية بشكل غير صحيح بين المهام، ويلقي فريق الإنتاج اللوم على العملية عندما تسبب التخزين في حدوث الضرر.
