قالب تركيب الأنابيب: تشكيل التوصيلات لأنظمة السباكة

وراء كل نظام سباكة فعال يوجد عدد لا يحصى من الوصلات. تقوم الأكواع والمحملات والوصلات والمحولات بربط الأنابيب معًا لنقل الماء والغاز والسوائل الأخرى. ال قالب تركيب الأنابيب يخلق هذه المكونات الأساسية. على عكس الأجزاء البلاستيكية البسيطة، يجب أن تكون تجهيزات الأنابيب محكمة الغلق ضد الضغط، ومقاومة التآكل، والحفاظ على دقة الأبعاد على مدار سنوات من الخدمة. يحدد قالب تركيب الأنابيب ما إذا كان التركيب سوف يتسرب أو يظل محكمًا.

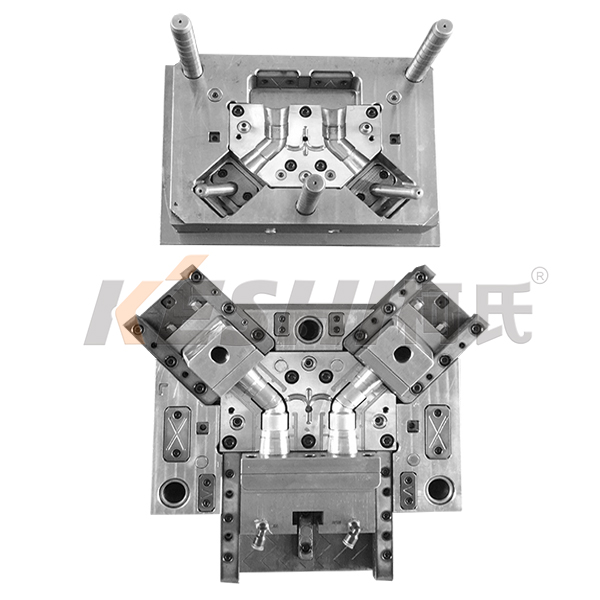

تم تصميم قالب تركيب الأنابيب لإنتاج أجزاء ذات نهايات ملولبة، أو وصلات مقبس، أو أسطح دمج ناعمة. يتضمن تجويف القالب الميزات الداخلية والخارجية للتركيب. تنتج بعض تصميمات قوالب تركيب الأنابيب تركيبات متعددة في كل دورة، مثل أربعة أكواع أو اثنتين من المحملات. يجب أن يأخذ القالب في الاعتبار سلوك الانكماش المحدد للبلاستيك المستخدم في الأنابيب.

أنواع التركيبات وتكوينات القالب

تتطلب أنظمة الأنابيب المختلفة أنماط تركيب مختلفة. قالب تركيب الأنابيب لتركيبات اللحام بالمذيبات يخلق مآخذ ناعمة تقبل الأنابيب المبللة بالأسمنت. يتضمن قالب تركيب الأنابيب للتركيبات الملولبة دبابيس أساسية تشكل خيوطًا داخلية. ينتج قالب تركيبات الانصهار عناصر تسخين مدمجة في البلاستيك. يضيف كل تكوين تعقيدًا إلى تصميم القالب.

تشمل التركيبات الشائعة من قالب تركيب الأنابيب ما يلي:

• أكواع 45 درجة و90 درجة لتغيير اتجاه الأنبوب
• تجهيزات المحملة للاتصالات الفرعية
• مخفضات لربط أقطار الأنابيب المختلفة
• وصلات لتوصيل أطوال الأنابيب المستقيمة
• أغطية نهاية لإغلاق فتحات الأنابيب

يتطلب كل نوع تركيب ميزات قالب محددة. يحتاج المرفقون إلى عمليات سحب أساسية تتراجع قبل القذف. تتطلب التركيبات الملولبة آليات فك أو نوى قابلة للطي. قد يزن قالب تركيب الأنابيب للتجهيزات ذات القطر الكبير عدة أطنان ويتطلب آلات قولبة بالحقن شديدة التحمل.

اعتبارات التصميم لقوالب تركيب الأنابيب

يبدأ تصميم قالب تركيب الأنابيب بتصنيف ضغط التركيب. تتطلب معدلات الضغط الأعلى جدرانًا أكثر سمكًا ومواد أقوى. يجب أن يكون حجم تجويف القالب لإنتاج تركيبات تلبي معايير الأبعاد مثل ASTM D2466 للتركيبات البلاستيكية. تعتبر حسابات الانكماش ذات أهمية خاصة بالنسبة لأبعاد المقبس والحنفية. سوف يتسرب المقبس الذي يكون فضفاضًا جدًا. سوف يتشقق المقبس الضيق جدًا عند إدخال الأنبوب.

يؤثر وضع قناة التبريد على وقت الدورة وجودة الجزء. يقوم قالب تركيب الأنابيب مع التبريد الفعال بإنتاج الأجزاء بشكل أسرع وبتشوهات أقل. تميل التركيبات ذات سمك الجدار غير المتساوي، مثل الأكواع، إلى الالتواء إذا لم يكن التبريد متوازنًا. يقوم مصممو القوالب بوضع قنوات التبريد بالقرب من المقاطع السميكة وبعيدًا عن المقاطع الرقيقة لتحقيق تبريد موحد.

يعتبر التنفيس أحد الاعتبارات الحاسمة الأخرى لقالب تركيب الأنابيب. يتسبب الهواء المحبوس في التجويف في ظهور علامات حروق أو حشوة غير كاملة. تسمح قنوات التنفيس، التي يتراوح عمقها عادةً من 0.02 إلى 0.05 ملم، للهواء بالخروج بينما يملأ البلاستيك التجويف. تمثل المناطق الملولبة تحديًا خاصًا لأن الهواء يمكن أن ينحصر في جذور الخيوط.

المواد والتصنيع

يعتمد الفولاذ المختار لقالب تركيب الأنابيب على حجم الإنتاج والبلاستيك الذي يتم تشكيله. تعتبر تركيبات PVC وCPVC شائعة في السباكة. تطلق هذه المواد غاز الكلور أثناء المعالجة، والذي يمكن أن يؤدي إلى تآكل الفولاذ القالب. يستخدم قالب تركيب الأنابيب PVC عادةً الفولاذ المقاوم للصدأ أو الفولاذ الصلب المطلي بالكروم لمقاومة التآكل.

يتضمن تصنيع القالب عدة خطوات. يتم تشكيل التجويف والقلب من كتل فولاذية باستخدام مطاحن CNC. يمكن إنتاج النوى الملولبة على مخارط CNC. تعمل عملية التفريغ الكهربائي على إنشاء زوايا داخلية حادة لا يمكن للطحن الوصول إليها. بعد المعالجة، يتم تلميع الأسطح الحرجة لتحقيق التشطيب المطلوب للسطح. تساعد اللمسة النهائية الناعمة على تحرير التركيب من قالب تركيب الأنابيب وينتج مظهرًا نظيفًا.

تشمل فحوصات الجودة أثناء تصنيع القالب ما يلي:

• فحص الأبعاد للتجويف والقلب باستخدام آلات قياس الإحداثيات
• التحقق من تشطيب السطح باستخدام مقاييس التعريف
• اختبار ملاءمة المكونات المتحركة مثل الشرائح والسحب الأساسية
• اختبار تدفق المياه لقنوات التبريد

الإنتاج والصيانة

بمجرد تركيب قالب تركيب الأنابيب في آلة التشكيل بالحقن، يبدأ الإنتاج. تقوم الآلة بتسخين البلاستيك إلى نطاق درجة حرارة محدد، ثم حقنه في القالب، والحفاظ على الضغط بينما يبرد الجزء. تتراوح أوقات الدورة لقالب تركيب الأنابيب من 20 ثانية للتركيبات الصغيرة إلى عدة دقائق للأجزاء ذات القطر الكبير.

تعمل الصيانة الدورية على إطالة عمر قالب تركيب الأنابيب. بعد كل عملية إنتاج، يتم تنظيف القالب من بقايا البلاستيك. يتم مسح قنوات التبريد لإزالة الحجم. يتم تشحيم دبابيس القاذف والشرائح. يتم فحص النوى الملولبة بحثًا عن التآكل. يمكن لقالب تركيب الأنابيب الذي يتم صيانته جيدًا أن ينتج الملايين من التركيبات قبل الحاجة إلى إصلاحات كبيرة.

دعم أنظمة السباكة الموثوقة

من الحمامات السكنية إلى خطوط العمليات الصناعية، تقوم تجهيزات الأنابيب بتوصيل الأنابيب التي تحمل السوائل الأساسية. يقوم قالب تركيب الأنابيب بتشكيل كل تركيب بالدقة اللازمة للتوصيلات المانعة للتسرب. في حين أن القالب نفسه لا يظهر أبدًا في النظام النهائي، فإن كل وصلة موثوقة تعتمد على دقتها واتساقها.
